CNC-Bearbeitung von Luftfahrtsteckverbindern
Sehen Sie, wie ein Steckverbinderkörper durch Drehen, seitliche Bearbeitung und Innenbearbeitung entsteht – mit Nahaufnahmen aus der CNC-Maschine.
Drei Einblicke in die Bearbeitung
Verfolgen Sie die Werkzeuge außen am Körper, an seiner Seite und in der zentralen Öffnung.

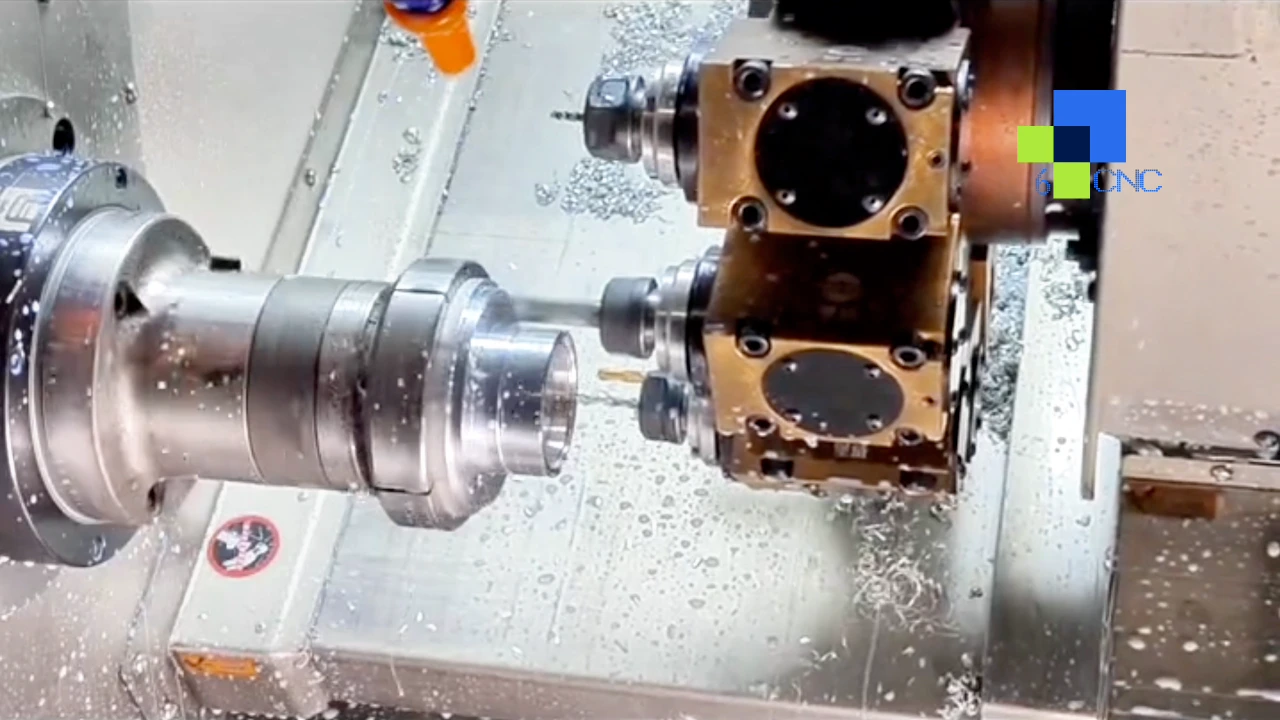

00:24 / KÖRPERPROFIL
Außengeometrie drehen
Die Nahaufnahme folgt dem Werkzeug am abgestuften Körper. Durchmesser, Schultern und Stirnflächen bilden die Geometrie für die nächsten Arbeitsschritte.

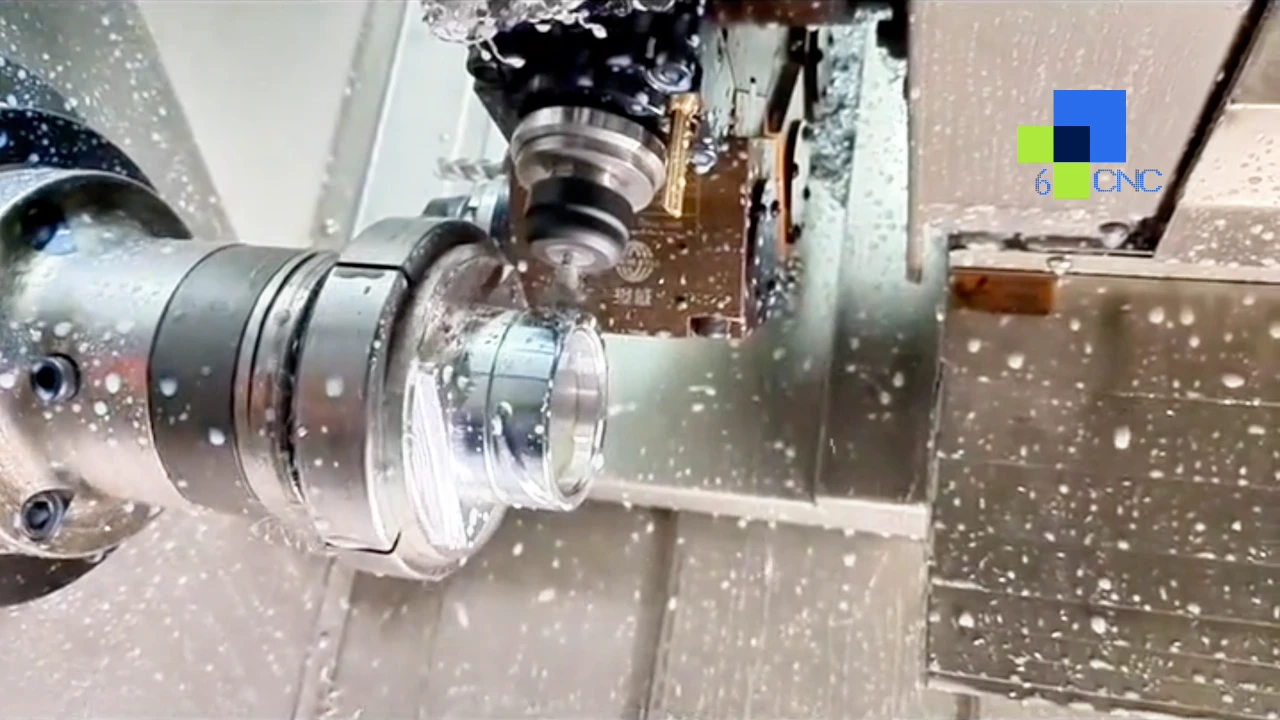

01:04 / SEITLICHE BEARBEITUNG
Seitliche Merkmale erreichen
Ein Werkzeug fährt seitlich an das Bauteil heran. Werkzeugfreiraum und Aufspannung sind bei Merkmalen an einem Drehkörper entscheidend.

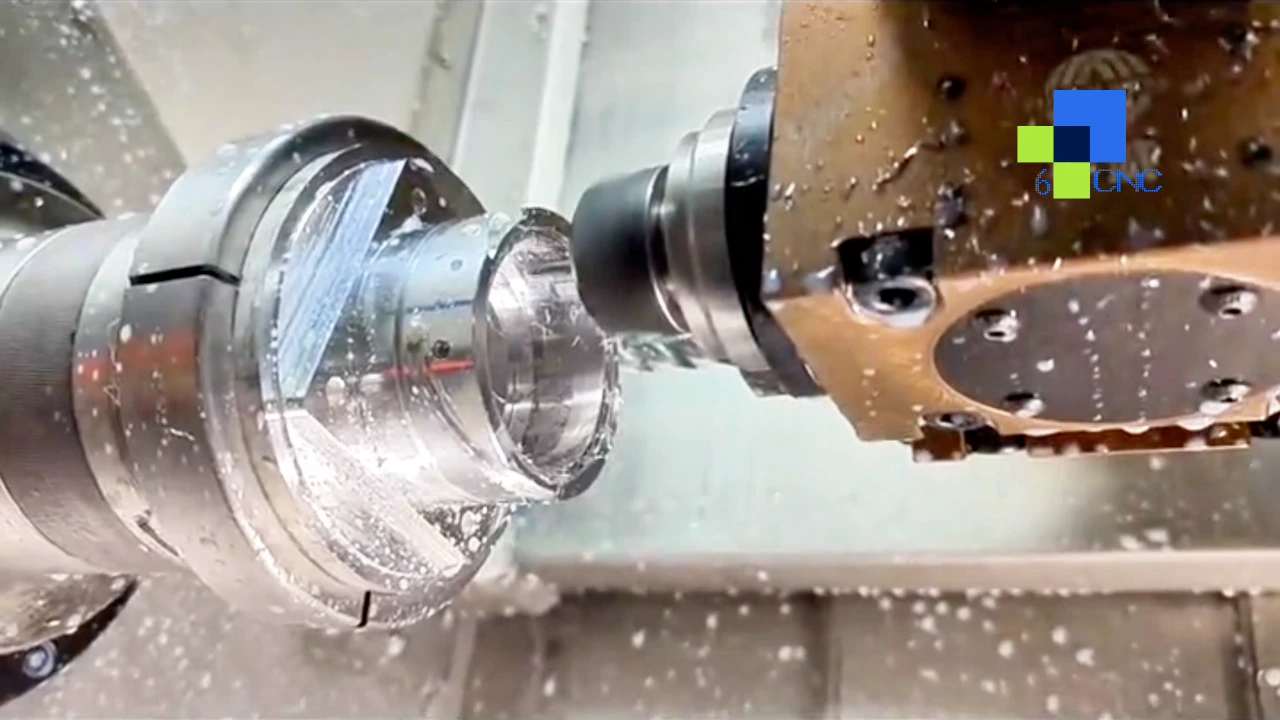

01:28 / INNENMERKMALE
Bearbeitung aus axialer Richtung
Das Werkzeug fährt entlang der Bauteilachse ein. Innendurchmesser, Tiefen und Kantenzustände müssen zusammen mit den Gegenstücken betrachtet werden.
6CNC / STECKVERBINDERFERTIGUNG
Von der Bearbeitungsfolge zum fertigen Teil
6CNC bietet kundenspezifische CNC-Bearbeitung für Steckverbinderkörper und zugehörige Komponenten. Wir prüfen Zeichnungen, Werkstoff, Stückzahl und Prüfanforderungen zur Planung des Fertigungsablaufs.
Eine praxisnahe Projektprüfung verknüpft jede kritische Schnittstelle mit ihren Bearbeitungs-, Oberflächen- und Prüfanforderungen.
01 / Werkstoff festlegen
Geben Sie die genaue Sorte und den Zustand an – beispielsweise Edelstahl 316, sofern konstruktiv gefordert – sowie die Anforderungen an Werkstoffnachweise.
02 / Kritische Toleranzen bestimmen
Kennzeichnen Sie die für Passung und Ausrichtung maßgeblichen Maße. Wenn ±0,01 mm gefordert sind, bestimmen Sie die betroffenen Merkmale, Bezüge und Messverfahren.
03 / Innenmerkmale und Kanten planen
Berücksichtigen Sie Innennuten, kleine Bohrungen, Gewindedetails und gratempfindliche Bereiche. Diese Merkmale bestimmen Werkzeugwahl und Bearbeitungsfolge.
04 / Endzustand bestätigen
Bei vorgeschriebener Nickel- oder Goldbeschichtung definieren Sie Schichtsystem, Dicke und ob kritische Maße vor oder nach der Beschichtung gelten.
Ihr Steckverbinderprojekt besprechen
Senden Sie 2D-Zeichnungen und 3D-Dateien, Werkstoff, Stückzahl und kritische Anforderungen. Ergänzen Sie Beschichtungs-, Prüf- und Dokumentationsanforderungen für eine gezielte Fertigungsprüfung.
