Piezas grandes. Geometría controlada.
Servicios de mecanizado CNC de piezas grandes
6CNC ofrece mecanizado CNC de piezas grandes para placas, bastidores, carcasas, ejes, utillajes y componentes industriales sobredimensionados que requieren elevación planificada, sujeción rígida, referencias estables e inspección documentada.
Fresado y torneado CNC de gran formato
Planificación de utillajes y puestas a punto
Informes de inspección disponibles
Más de 10 años
Experiencia en mecanizado CNC
Más de 140 máquinas
Capacidad de procesos flexible
1–600 piezas
Enfoque en prototipos y series cortas
Entrega mundial
Apoyo a proyectos internacionales
El tamaño amplifica cada variable del proceso
El mecanizado de piezas sobredimensionadas requiere más que una máquina mayor
A medida que una pieza aumenta de tamaño o peso, la manipulación, el apoyo, la rigidez del utillaje, la dilatación térmica, las tensiones residuales, el alcance de la herramienta, la evacuación de virutas y el acceso para inspección pasan a ser esenciales en el plan de fabricación. Una placa o un bastidor aparentemente sencillos pueden volverse difíciles cuando deben mantenerse la planitud, el paralelismo, la posición de orificios y las relaciones entre varias caras a lo largo de una gran distancia. Consulte cómo materiales, sellado e inspección determinan el proceso en nuestra guía de mecanizado CNC en la industria energética.
6CNC revisa todo el proceso antes de presupuestar: material bruto o preforma cercana a la geometría final, elevación y carga, recorridos de máquina, carga de mesa, estrategia de referencias, desbaste y alivio de tensiones, número de puestas a punto, secuencia de acabado, rango de medición, tratamiento superficial, embalaje y transporte. Consulte cómo materiales, sellado e inspección determinan el proceso en nuestra guía de mecanizado CNC para energías renovables.
La capacidad de la máquina se confirma a partir del modelo CAD y el plano reales, en lugar de una afirmación genérica sobre el tamaño máximo.
Componentes grandes y aplicaciones
Qué fabricamos
Mecanizamos piezas a medida controladas por plano para equipos industriales, automatización, energía, transporte, sistemas auxiliares aeroespaciales, moldes y maquinaria especializada.
01
Bases de máquinas y placas
Placas base, placas de utillaje, mesas de montaje y paneles estructurales con planitud, ubicación de orificios y relaciones de referencia controladas.
02
Bastidores y estructuras soldadas
Bastidores mecanizados y estructuras fabricadas que requieren repaso de referencias, taladros alineados, caras de montaje y control dimensional después de la soldadura.
03
Carcasas grandes
Carcasas de reductores, motores, bombas, rodamientos y equipos con taladros, caras de sellado, cavidades, conexiones y características en varios lados.
04
Ejes, rodillos y cilindros
Piezas grandes de revolución que requieren control de diámetro, concentricidad, descentramiento, hombros, roscas, chaveteros o asientos de rodamientos rectificados.
05
Moldes, matrices y utillajes
Placas de moldes grandes, utillajes, alojamientos, cuerpos de herramientas y ayudas de producción con cavidades, conductos de refrigeración y características de posicionamiento.
06
Piezas para energía y equipos pesados
Bridas, bujes, soportes, colectores, adaptadores, cubiertas y componentes de repuesto para servicio industrial exigente.
Selección del proceso
Capacidades de mecanizado CNC de piezas grandes
La mejor ruta depende de las dimensiones máximas, el peso, la geometría, el material, las relaciones de tolerancia, la cantidad y el alcance de inspección. Pueden coordinarse varios procesos para un mismo componente sobredimensionado.
Fresado CNC de gran formato ›
Para placas, bastidores, bases, carcasas, cavidades, superficies, patrones de orificios y características de gran extensión.

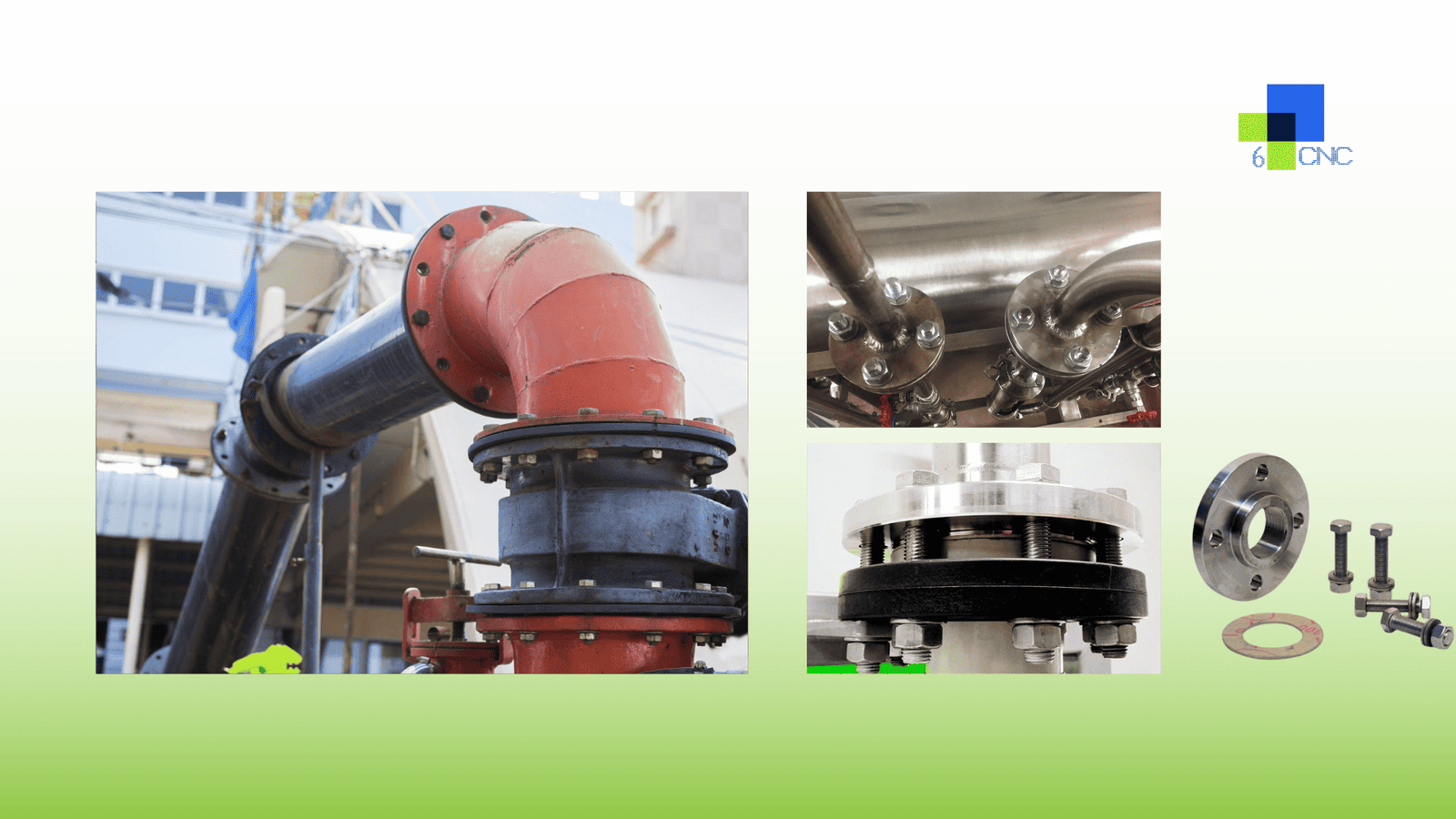

Torneado CNC de piezas grandes ›
Para ejes, rodillos, cilindros, bujes, bridas y otras piezas pesadas de revolución.
Mandrinado, taladrado y roscado
Para taladros alineados, orificios profundos o intersecantes, roscas grandes, conexiones y patrones de orificios de precisión.
Mecanizado multieje ›
Para ángulos compuestos y características en varias caras donde reducir las puestas a punto protege la precisión posicional.
Rectificado de precisión ›
Para determinadas superficies planas, cilíndricas, endurecidas o críticas para el ajuste que requieren geometría y acabado controlados.
Acabados y trabajos secundarios ›
Tratamiento térmico, alivio de tensiones, anodizado, recubrimiento, pintura, pasivado, marcado y montaje coordinado.
Referencia de ingeniería
Capacidad, materiales, tolerancias e inspección
El mecanizado de componentes grandes debe presupuestarse considerando toda la ruta de fabricación. El espacio de trabajo de una máquina por sí solo no garantiza que una pieza pueda sujetarse, cortarse, medirse, acabarse, embalarse o transportarse de forma segura.
| Requisito del proyecto | Qué revisa 6CNC | Cómo se confirma |
|---|---|---|
| Dimensiones máximas de la pieza | Tamaño del material bruto, dimensiones finales, espacio libre de herramienta, espacio para utillaje y recorridos de ejes | Revisión de viabilidad del CAD y la puesta a punto |
| Peso de la pieza | Carga de mesa, puntos de elevación, acceso de grúa o carretilla y apoyo seguro | Peso del material en bruto y plan de manipulación |
| Materiales | Aluminio, acero al carbono y aleado, acero inoxidable, fundición, aleaciones de cobre, titanio y plásticos técnicos | Calidad, estado, certificación y disponibilidad de material |
| Tolerancia dimensional | Longitud de la característica, eliminación de material, dilatación térmica, rigidez y alcance de herramienta | Revisión del proceso por característica |
| Control geométrico | Planitud, paralelismo, perpendicularidad, posición, concentricidad y descentramiento | Estrategia de referencias y plan de inspección |
| Rango de inspección | Acceso de instrumentos, rango de CMM u otro método de medición e incertidumbre requerida | Informes y método de medición acordados |
| Acabados y logística | Enmascarado, riesgo de deformación, protección durante la elevación, embalaje y limitaciones de transporte | Coordinación de proveedores y transporte |
Envíe el modelo CAD final, el plano acotado, el material, la forma del material en bruto, el peso estimado, la cantidad, el acabado y el lugar de entrega para confirmar las dimensiones mecanizables reales y la ruta del proceso.
Reducción de riesgos
Cómo protege 6CNC la precisión de las piezas grandes
Plan estable de referencias y puestas a punto
Las referencias funcionales se establecen pronto para que el desbaste, el reposicionamiento y el acabado no generen acumulaciones de tolerancias sin controlar.
Sujeción y apoyo rígidos
El contacto del utillaje, la fuerza de sujeción, el voladizo, la separación de apoyos y el acceso de elevación se planifican según la rigidez y el peso de la pieza.
Control de tensiones y deformación
Antes de producir se revisan el estado del material, las tensiones de soldadura, la sobremedida de desbaste, el mecanizado por etapas, el alivio de tensiones y la secuencia de acabado.
Consideración térmica
Las piezas grandes pueden dilatarse de forma medible con la temperatura. Para las dimensiones críticas se consideran las condiciones de mecanizado e inspección.
Verificación durante el proceso
Las referencias y características críticas pueden comprobarse entre operaciones para detectar errores antes de dedicar más tiempo de máquina de alto valor.
Manipulación y envío protegidos
Para la entrega se planifican los puntos de elevación, la protección de bordes, la prevención de corrosión, la retirada del utillaje, el embalaje y la orientación de transporte.
Dentro de 6CNC
Capacidad de mecanizado para componentes complejos
6CNC combina fresado CNC, torneado, mecanizado multieje, rectificado, inspección, acabados y coordinación internacional de proyectos desde nuestra base de fabricación en Shenzhen.
Idoneidad del proveedor
¿Es 6CNC adecuado para su componente grande?
Nuestro servicio de mecanizado de componentes grandes es especialmente adecuado para piezas a medida controladas por plano donde importan la planificación del proceso, la capacidad flexible, la inspección y los trabajos secundarios coordinados.
- Prototipos sobredimensionados y componentes a medida de series cortas
- Placas, bastidores, carcasas, ejes, rodillos y utillajes grandes
- Proyectos que requieren varios procesos de mecanizado o acabado
- Piezas con referencias definidas, características críticas o GD&T
- Componentes metálicos y plásticos de ingeniería
- Proyectos internacionales que requieren embalaje y entrega protegidos
Los proyectos de piezas extremadamente pesadas, excepcionalmente largas o de producción masiva se revisan individualmente. Si las dimensiones requeridas, la manipulación o la viabilidad económica no encajan con nuestra ruta disponible, lo identificaremos durante la revisión de viabilidad.
Flujo de presupuesto
Del modelo CAD a la pieza entregada
Enviar archivos completos
Proporcione CAD, un plano controlado, material, forma del material en bruto, peso estimado, cantidad, acabado, necesidades de inspección y destino.
Revisión de capacidad y DFM
Evaluamos recorridos de máquina, carga de mesa, elevación, herramientas, sujeción, tensiones, puestas a punto, metrología y logística.
Presupuesto y plan de proceso
Recibirá precio, plazo, supuestos del proceso, alcance de inspección y cualquier pregunta técnica pendiente.
Mecanizado y verificación
La producción sigue la revisión acordada con mecanizado por etapas y comprobaciones durante el proceso cuando corresponde.
Acabados, embalaje y entrega
Se coordinan procesos secundarios, inspección final, embalaje protegido y transporte internacional.
Solicite un presupuesto de mecanizado CNC de piezas grandes
Envíe su modelo y plano con las dimensiones finales, el tamaño del material bruto, el peso estimado, el material, la cantidad, las tolerancias críticas, el acabado, los requisitos de inspección y el destino de entrega. Nuestros ingenieros confirmarán la ruta de fabricación antes de presupuestar.
Preguntas de compradores
Preguntas frecuentes sobre mecanizado CNC de piezas grandes
¿Qué es el mecanizado CNC de piezas grandes?
El mecanizado CNC de piezas grandes utiliza fresado, torneado, mandrinado, taladrado, rectificado y procesos relacionados controlados por ordenador para fabricar piezas cuyas dimensiones, peso, manipulación o necesidades de inspección superan las de las piezas convencionales.
¿Qué tamaños de piezas puede mecanizar 6CNC?
El tamaño máximo depende del proceso, la geometría, el peso, el espacio para utillaje, el espacio libre de herramienta, la carga de mesa, el método de medición y las operaciones secundarias. Envíe el modelo CAD, el plano, el tamaño del material en bruto y el peso para que 6CNC confirme las dimensiones específicas del proyecto.
¿Qué materiales son adecuados para mecanizar piezas sobredimensionadas?
6CNC evalúa aluminio, aceros al carbono y aleados, acero inoxidable, fundición, aleaciones de cobre, titanio y plásticos técnicos. Durante el presupuesto se consideran el estado del material, su forma, las tensiones internas y la disponibilidad.
¿Cómo se mantienen las tolerancias en todo un componente grande?
La precisión depende de la planificación de referencias, el apoyo rígido, la sujeción controlada, la secuencia de desbaste y acabado, la gestión de tensiones, las condiciones térmicas, el alcance de herramienta, las comprobaciones durante el proceso y un método de inspección adecuado para toda la extensión de la característica.
¿Puede 6CNC mecanizar estructuras soldadas grandes?
Determinadas estructuras soldadas pueden evaluarse para mecanizado posterior a la soldadura. El plano debe indicar el estado de soldadura, el tratamiento térmico o alivio de tensiones, las referencias, la sobremedida de mecanizado, las caras críticas y los requisitos de alineación.
¿Ofrecen acabados y entrega mundial?
Sí. 6CNC puede coordinar determinados tratamientos térmicos, anodizado, recubrimiento, pintura, pasivado, rectificado, marcado, documentación de inspección, embalaje protegido y transporte internacional según el alcance presupuestado.
¿Qué información se necesita para un presupuesto preciso?
Proporcione un modelo 3D y un plano acotado, además de calidad de material, forma y tamaño del material bruto, peso estimado, cantidad, tolerancias, GD&T, acabado, informes de inspección, requisitos de embalaje y dirección de entrega.
