Bastidores mecanizados CNC a medida
6CNC fabrica bastidores mecanizados CNC a medida para máquinas, instrumentos, automatización, robótica, electrónica, equipos ópticos y dispositivos médicos. Trabajamos a partir de sus planos y modelos CAD, prestando especial atención a las superficies de montaje, las referencias y la alineación del conjunto.
- Aproximadamente 1–600 piezas, desde prototipos hasta pequeñas series
- Piezas de hasta unos 2000 mm en proyectos adecuados
- Fresado, mecanizado de 5 ejes, rectificado y acabados coordinados
Tipos de Bastidores y Aplicaciones
Un bastidor de precisión hace más que soportar peso. Sus caras de montaje, agujeros y elementos de posicionamiento determinan la ubicación de los componentes que se montan sobre él.

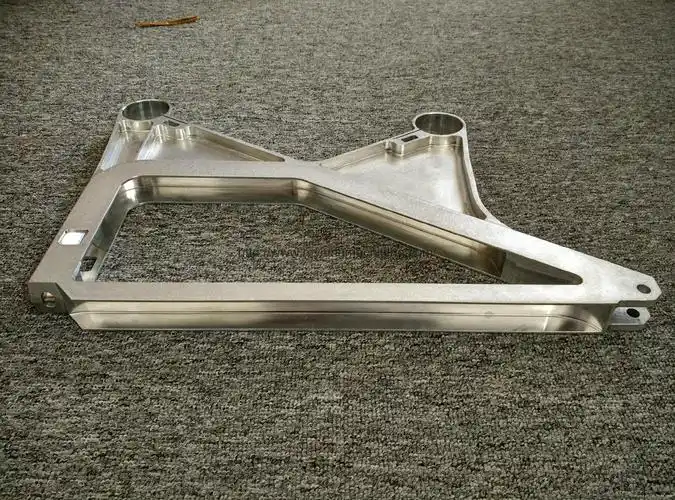

Bastidores de Máquinas y Equipos
Bases estructurales para sistemas de inspección, útiles de ensayo, máquinas de envasado, laboratorios y equipos de movimiento.
Características y consideraciones técnicas
Organice las superficies de motores, guías, rodamientos, actuadores y sensores alrededor de un sistema de referencias común. La planitud, el paralelismo y la posición de los agujeros suelen importar más que las dimensiones exteriores de carácter estético.

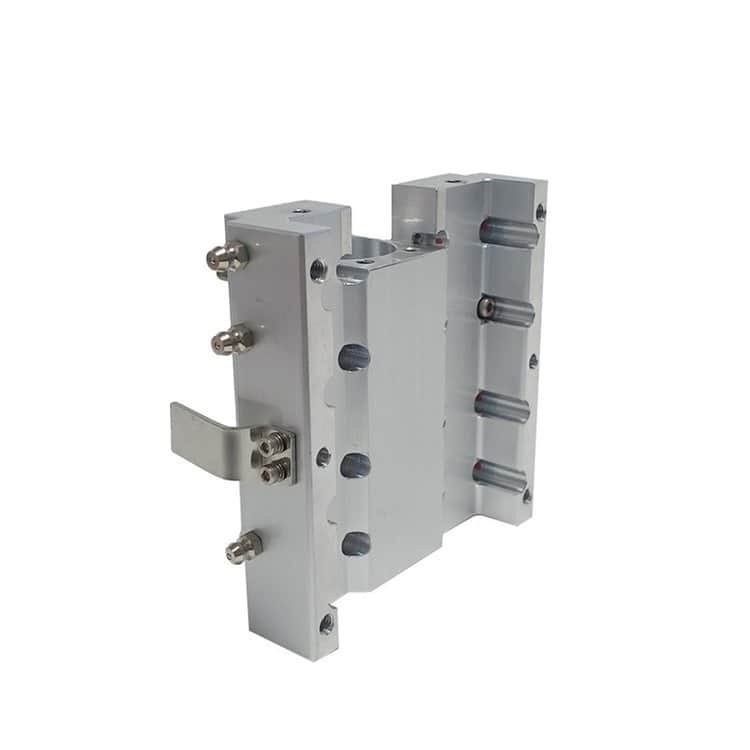

Bastidores de Automatización
Estructuras integradas para guías lineales, servomotores, actuadores, sensores, herramientas y cableado.
Características y consideraciones técnicas
Pueden incorporar agujeros para pasadores, patrones roscados, cavidades de acceso y pasos neumáticos. Mecanizar interfaces relacionadas en una pieza puede reducir soportes y adaptadores y mejorar la alineación.
Bastidores para Robótica
Estructuras ligeras para brazos robóticos, herramientas de extremo de brazo, robots móviles, visión y conjuntos de actuadores.
Características y consideraciones técnicas
Equilibre rigidez y masa alrededor de las interfaces mecánicas. El aluminio combina ligereza, mecanizabilidad y resistencia a la corrosión; puede elegirse 7075 cuando se necesita mayor resistencia.
Bastidores Ópticos y de Instrumentos
Soportes de precisión para lentes, cámaras, espejos, láseres, detectores y plataformas ópticas.
Características y consideraciones técnicas
Las caras, los agujeros y las referencias pueden afectar directamente a la alineación óptica. Las tensiones residuales y la estabilidad dimensional deben considerarse junto con las tolerancias.

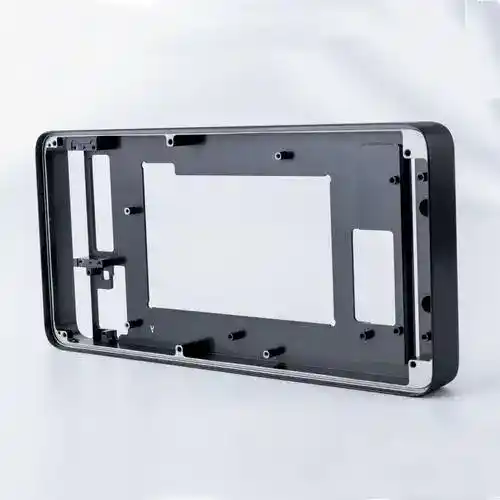

Bastidores Electrónicos y de Instrumentación
Chasis y soportes internos para equipos de ensayo, comunicaciones, medición, ordenadores industriales y electrónica.
Características y consideraciones técnicas
Pueden incluir fijaciones de PCB, aberturas para conectores, ventilación, canales de cables, cavidades internas, insertos roscados e interfaces de posicionamiento precisas.
Bastidores de Equipos Médicos
Componentes estructurales para equipos de diagnóstico, imagen, laboratorio, cirugía y análisis.
Características y consideraciones técnicas
Seleccione materiales y acabados según la corrosión, la limpieza, el peso y el entorno del equipo. 6CNC trabaja con sistemas de calidad que incluyen ISO 9001 e ISO 13485.
Procesos de Mecanizado para Bastidores de Precisión
Fresado CNC
Caras de montaje, cavidades, guías, resaltes, roscas y posiciones de pasadores mecanizados según plano.
Características y consideraciones técnicas
La preparación, la sujeción y la secuencia se planifican alrededor de las superficies que controlan el montaje. Un bastidor puede cumplir las dimensiones individuales y aun así montar mal si no se controlan sus relaciones de referencia.
Mecanizado CNC de 5 Ejes
Bastidores de varias caras con superficies y agujeros inclinados o acceso difícil.
Características y consideraciones técnicas
Reducir las puestas puede mejorar la relación de posición entre elementos de distintas caras. La ruta depende de la geometría, el acceso, la rigidez y la inspección requerida.
Torneado y Torneado-Fresado
Interfaces de revolución y elementos combinados cuando el bastidor o sus componentes estructurales los requieren.
Características y consideraciones técnicas
Se seleccionan según el plano. El fresado, mandrinado y las operaciones secundarias relacionadas se coordinan dentro del plan de fabricación.
Rectificado de Precisión
Rectificado final de superficies de montaje críticas cuando lo justifican el material y los requisitos dimensionales.
Características y consideraciones técnicas
Los bastidores de acero pueden necesitar alivio de tensiones o rectificado después del desbaste. El rectificado y la inspección se planifican según la planitud, el paralelismo y las referencias funcionales.
Elija el Diseño de Bastidor Adecuado
Bastidores Monolíticos
Mecanizados de un bloque, placa o tocho para reducir uniones, deformación por soldadura y acumulación de tolerancias.
Características y consideraciones técnicas
Adecuados para óptica, sensores, robótica, sistemas de movimiento y estructuras aeroespaciales con relaciones de montaje críticas. A cambio, requieren más eliminación de material y tiempo de mecanizado.
Bastidores Basados en Placa
Eficientes si las superficies, cavidades, agujeros pasantes, cajeados y pasadores están principalmente en uno o dos planos.
Características y consideraciones técnicas
Una placa gruesa de aluminio o acero puede combinar grandes cavidades y superficies precisas con fijaciones laterales. El estado del material y su eliminación influyen en la estabilidad.
Bastidores Aligerados con Cavidades
Los nervios y refuerzos locales conservan material alrededor de interfaces, alojamientos de rodamientos y trayectorias de carga.
Características y consideraciones técnicas
Retirar material de zonas poco solicitadas reduce la masa, pero paredes o nervios demasiado finos pueden deformarse. Un bastidor flexible puede perder alineación aunque supere la inspección dimensional estática.
Bastidores de Varias Caras
Caras funcionales, puertos, agujeros y roscas distribuidos en varias direcciones.
Características y consideraciones técnicas
El mecanizado de 5 ejes o el fresado con varias puestas controladas permite abordar elementos inclinados, cavidades complejas y acceso a zonas socavadas. Menos transferencias ayudan a controlar las relaciones entre caras.
¿Bastidor mecanizado CNC o soldado?
La elección depende del tamaño, la precisión, la cantidad, el coste y los requisitos estructurales. Los bastidores soldados también pueden mecanizarse después donde se necesitan interfaces precisas.
| Bastidor mecanizado CNC | Bastidor soldado |
|---|---|
| Alta precisión dimensional y control de referencias | A menudo adecuado para estructuras muy grandes |
| Sin deformación por soldadura y con menos uniones | Menos desperdicio y, a menudo, menor coste en estructuras simples |
| Adecuado para estructuras compactas de precisión y pequeñas series | Adecuado para fabricación pesada; puede requerir mecanizado posterior |
Materiales y Acabados Superficiales
Seleccione según rigidez, peso, resistencia, corrosión, estabilidad térmica y entorno de trabajo, además del coste de mecanizado.
| Material | Aplicaciones habituales | Ventajas principales |
|---|---|---|
| Aluminio 6061 | Automatización, robótica, electrónica e instrumentos | Ligero, estable y mecanizable |
| Aluminio 6063 | Bastidores electrónicos y de equipos | Resistencia a la corrosión y acabado |
| Aluminio 7075 | Aeroespacial y robótica con cargas altas | Alta relación resistencia-peso |
| Aluminio 2024 | Aeroespacial y equipos estructurales | Buen comportamiento a fatiga |
| Acero inoxidable 304 | Bastidores industriales y de equipos | Resistencia a la corrosión |
| Acero inoxidable 316/316L | Equipos médicos, marinos y químicos | Excelente resistencia a la corrosión |
| Acero al carbono | Equipos pesados y bastidores estructurales | Alta rigidez y resistencia |
| Acero para herramientas | Útiles y bastidores con desgaste elevado | Dureza y resistencia al desgaste |
| Titanio grado 5 | Aeroespacial y estructuras especiales | Alta resistencia y bajo peso |
| Plásticos de ingeniería | Útiles ligeros y estructuras aislantes | Aislamiento eléctrico y resistencia química |
Selección del material y estabilidad
6061 equilibra resistencia, peso, mecanizabilidad y coste; 7075 ofrece mayor resistencia. Eliminar mucho material del aluminio puede liberar tensiones residuales y deformar el bastidor.
El inoxidable sirve para equipos sensibles a la corrosión y que deben limpiarse, pero suele requerir mayores fuerzas de corte y más tiempo que el aluminio.
El acero aporta rigidez a bases de máquinas, útiles y estructuras portantes; los elementos precisos pueden necesitar alivio de tensiones o rectificado final.
Acabados y requisitos de enmascarado
- Tal como mecanizado
- Granallado con microesferas
- Anodizado / anodizado duro
- Conversión química
- Pasivado
- Niquelado químico
- Zincado
- Pavonado
- Pintura en polvo
- Pulido / electropulido
El anodizado puede mejorar la resistencia a la corrosión y la durabilidad del aluminio. Los agujeros, roscas, puntos de tierra y ajustes críticos pueden necesitar enmascarado o compensación del espesor.
La pintura en polvo es bastante más gruesa que el anodizado. Las caras de montaje precisas suelen enmascararse si las dimensiones o la planitud afectan al montaje.
El pasivado mejora la resistencia a la corrosión del inoxidable sin cambiar significativamente las dimensiones.
Tolerancias Críticas y Relaciones de Montaje
Especifique las relaciones que controlan el montaje. Las tolerancias alcanzables dependen del tamaño, material, geometría, recorrido de máquina, espesor de pared, sujeción y método de inspección.
| Característica | Requisito habitual |
|---|---|
| Dimensiones mecanizadas generales | ±0,05 mm |
| Dimensiones de montaje precisas | ±0,01 mm cuando sea adecuado |
| Posición de agujeros | Según referencia y función |
| Planitud | Según la función de montaje |
| Paralelismo | Según los requisitos de montaje |
| Perpendicularidad | Controlada donde sea funcional |
| Alojamientos de rodamientos | Según el ajuste requerido |
| Rugosidad superficial | Según la función de montaje o sellado |
Exigir ±0,01 mm en un elemento corto no equivale a mantener la misma relación a lo largo de varios cientos de milímetros. Asigne tolerancias de bastidores grandes según la función y la capacidad de medición.
Planitud
Especifique la planitud separadamente del espesor para guías lineales, plataformas ópticas, soportes de motor, bloques de rodamientos, útiles e interfaces de sellado.
Paralelismo y perpendicularidad
Superficie de guía A ↔ superficie de guía B: las guías no paralelas pueden atascarse o precargarse de forma desigual. Pequeños errores angulares entre caras de montaje pueden ser importantes a grandes distancias.
Posición de agujeros y alineación
Referencie pasadores, alojamientos, patrones de motor, agujeros de guías y sensores a referencias funcionales. GD&T puede controlar la posición con mayor claridad que las tolerancias de coordenadas; agujeros separados pueden requerir coaxialidad, paralelismo o perpendicularidad.
Bastidores grandes: hasta unos 2000 mm
6CNC admite componentes de precisión grandes de hasta unos 2000 mm de dimensión máxima en proyectos adecuados. La viabilidad depende de geometría, proceso, recorrido de máquina, fijación, dilatación térmica, alcance de herramienta, manipulación, estrategia de referencias y rango de inspección.
Control de la Deformación y la Rigidez
Un bastidor puede moverse al soltarlo aunque midiera correctamente en la máquina. Planifique la liberación de tensiones y la sujeción antes de cortar, especialmente en aluminio con grandes cavidades.
Eliminación equilibrada de material
Cuando sea posible, equilibre el desbaste entre caras opuestas para evitar una liberación desigual de tensiones.
Desbaste y acabado
Desbaste → Estabilización → Semiacabado → Mecanizado final. Deje sobrematerial en las superficies críticas hasta la fase final.
Sujeción controlada
Aplique fuerza suficiente para sujetar sin doblar secciones finas que recuperarán su forma al soltarlas.
Alivio de tensiones y rigidez
Considere material estabilizado o tratamientos intermedios según material y tolerancias. Conserve nervios y espesor local junto a fijaciones, rodamientos y trayectorias de carga.
Lista de revisión para mecanizabilidad
- Evite cavidades innecesariamente profundas y estrechas; mejore el acceso para reducir el alcance de herramienta.
- Use radios interiores prácticos en lugar de exigir fresas muy pequeñas y flexibles.
- Aplique tolerancias estrechas a superficies de posición, guías, rodamientos, interfaces de motor y referencias de montaje.
- Use pasadores para posicionamiento repetible y tornillos para la fuerza de apriete.
- Revise espesor, nervios, radios, compensaciones de recubrimiento y acceso antes de fabricar.
Dentro de 6CNC: Recursos de Fabricación
Conozca las instalaciones de producción de 6CNC. El mecanizado, la inspección y los acabados se planifican según geometría, material y requisitos de montaje del bastidor.
Inspección de Calidad de Bastidores
La inspección sigue el sistema de referencias funcionales del plano. 6CNC utiliza más de 20 tipos de equipos de inspección e instrumentos de medición, con 9+ ingenieros de calidad que apoyan las comprobaciones previas, durante el mecanizado y finales.
Equipos de inspección
- Máquinas de medición por coordenadas
- Sistemas de medición óptica 2D
- Rugosímetros
- Analizadores de material XRF
- Medidores de altura, micrómetros y calibres
- Calibres de agujeros, pasadores y roscas
Documentación del proyecto
- Inspección del primer artículo (FAI)
- Informes de inspección dimensional
- Certificado de conformidad
- Certificación de material
- Documentación PPAP cuando proceda
- Registros de proceso y trazabilidad
Del Prototipo a la Pequeña Serie
Los prototipos y pequeñas series sirven a robótica especializada, equipos médicos y de semiconductores, laboratorios, inspección óptica y maquinaria a medida. El CNC permite revisiones entre lotes sin utillaje específico de fundición.
01
1 Prototipo
02
5 Unidades de Ingeniería
03
20 Bastidores de Validación
04
100–300 Bastidores de Producción
Es un ejemplo de desarrollo. Las cantidades generales van desde piezas individuales hasta aproximadamente 1–600 unidades, según bastidor y proceso.
Preguntas Frecuentes
¿Qué materiales se usan habitualmente para bastidores CNC?
El aluminio 6061 es habitual por su ligereza, mecanizabilidad y resistencia a la corrosión, y sirve para muchas aplicaciones de automatización, robótica e instrumentación. También hay acero, inoxidable, aluminio 7075, titanio y plásticos de ingeniería según las necesidades estructurales y ambientales.
¿Pueden mecanizar bastidores grandes de aluminio?
Sí. Admitimos componentes grandes en proyectos adecuados, con dimensiones máximas de hasta unos 2000 mm según geometría, requisitos de máquina y tolerancias.
¿Cómo controlan la deformación en bastidores grandes?
La estrategia puede incluir desbaste equilibrado, varias etapas, sujeción controlada, material adecuado, estabilización entre operaciones y sobrematerial de acabado en superficies críticas.
¿Pueden mecanizar superficies para guías lineales?
Sí. Las superficies, patrones roscados, resaltes de posicionamiento y agujeros para pasadores pueden mecanizarse según plano. Planitud, paralelismo y posición deben definirse según los requisitos funcionales del fabricante de la guía y del conjunto.
¿Pueden fabricar bastidores a partir de un bloque macizo?
Sí. Los bastidores monolíticos pueden mecanizarse en aluminio, acero, inoxidable, titanio y otros materiales. Es una solución habitual cuando interesa reducir uniones y mantener relaciones precisas entre elementos.
¿Pueden mecanizar bastidores ligeros con cavidades?
Sí. Mecanizamos estructuras con cavidades habitualmente. Deben considerarse espesores, nervios, radios, secuencia y tensiones residuales para reducir la deformación.
¿Pueden mecanizar bastidores soldados después de fabricarlos?
Según el proyecto, pueden mecanizarse caras y agujeros precisos después de la fabricación. Es apropiado para estructuras grandes que resultarían ineficientes de mecanizar completamente de material macizo.
¿Ofrecen anodizado o pintura en polvo?
Sí. Los bastidores de aluminio pueden anodizarse o recibir anodizado duro. Las piezas adecuadas también pueden recibir pintura en polvo, conversión química, recubrimientos metálicos, pulido u otros acabados.
¿Qué información debo enviar para el presupuesto?
Para una cotización precisa, envíe modelo CAD 3D y plano 2D con material, cantidad, tolerancias, GD&T, acabado, requisitos de inspección y elementos críticos de montaje.
¿Pueden ayudar a optimizar un diseño para mecanizado CNC?
Sí. Nuestro equipo puede revisar profundidad de cavidades, espesor, radios interiores, sujeción, acceso de herramienta, referencias, tolerancias y compensaciones de acabado antes de producir.
Solicite un Presupuesto para su Bastidor
Envíe modelo 3D, plano 2D, material, cantidad, acabado, requisitos de inspección y fecha de entrega requerida. Identifique referencias, caras de guías, alojamientos de rodamientos, interfaces de motor, pasadores y GD&T que controlen el montaje.
Nuestro equipo de ingeniería puede revisar viabilidad, riesgo de deformación, sujeción, estrategia de tolerancias, acabados y posibles reducciones de coste antes de producir.
